Açıklama

J-Link v12 ve 5 Fonksiyonlu JTAG Dönüştürücü – Profesyonel Mikroişlemci Programlama ve Debug Çözümü

Ürün Özellikleri

J-Link v12 (J-Link v9’un gelişmiş versiyonu), endüstriyel standartlarda mikroişlemci programlama ve debug işlemleri için tasarlanmış profesyonel bir JTAG/SWD programlayıcıdır. 5 fonksiyonlu dönüştürücü adaptörü ile birlikte gelen bu set, ARM Cortex, AVR, PIC ve diğer mikroişlemci ailelerinde geniş uyumluluk sunar.

Ana Özellikler:

• Yüksek Hızlı Programlama: USB 2.0 arayüzü ile hızlı veri transferi
• Geniş Mikroişlemci Desteği: ARM Cortex-M/A/R, AVR, PIC serisi tam uyumluluk
• 5 Fonksiyonlu Adaptör: Tek adaptörde çoklu pin konfigürasyonları için esnek bağlantı
• Profesyonel Debug: Real-time debugging ve trace özellikleri
• IDE Uyumluluğu: Keil µVision, IAR, Eclipse, Arduino IDE desteği
• Sağlam Yapı: Endüstriyel kullanım için dayanıklı tasarım
• v9 Uyumluluğu: J-Link v9 ile tam uyumlu, gelişmiş özellikler

Teknik Detaylar

Desteklenen Protokoller:

• JTAG (IEEE 1149.1)
• SWD (Serial Wire Debug)
• SPI programlama
• PDI/UPDI (AVR)
• ICSP (PIC)

Bağlantı Seçenekleri:

5 Fonksiyonlu Adaptör ile desteklenen konfigürasyonlar:

• 20-pin JTAG/SWD
• 14-pin JTAG
• 10-pin mini JTAG
• 6-pin SWD
• 5-pin AVR/PIC ICSP

Performans:

• Programlama Hızı: 15 MHz’e kadar
• Debug Hızı: Real-time trace desteği
• Güç Gereksinimi: USB bus power (500mA)
• İşletim Gerilimi: 1.2V – 5V hedef desteği

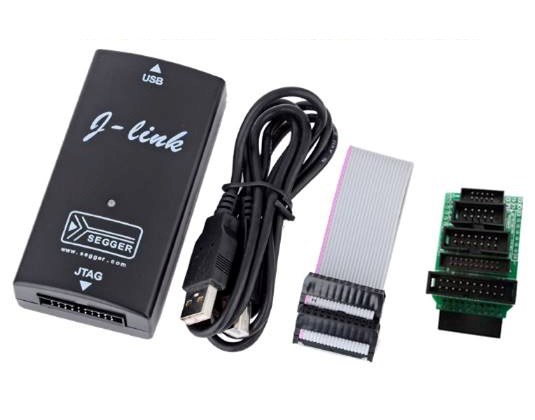

Paket İçeriği

1. J-Link v12 Ana Ünitesi – USB bağlantılı programlayıcı (v9 ile uyumlu)
2. USB Kablosu – Bilgisayar bağlantısı için
3. 20-pin Ribbon Kablo – Standart JTAG bağlantısı
4. 5 Fonksiyonlu Adaptör – Tek adaptörde farklı hedef kartlar için 5 bağlantı türü

Kullanım Alanları

Elektronik Geliştirme:

• Mikroişlemci tabanlı proje geliştirme
• Prototip kartların programlanması
• Firmware güncelleme işlemleri

Endüstriyel Uygulamalar:

• Seri üretimde programlama
• Kalite kontrol testleri
• Arıza tespiti ve onarım

Eğitim ve Araştırma:

• Üniversite laboratuvarları
• Teknik eğitim merkezleri
• Hobici elektronik projeleri

Uyumluluk

Mikroişlemci Aileleri:

• ARM: Cortex-M0/M0+/M3/M4/M7, Cortex-A, Cortex-R
• AVR: ATmega, ATtiny, XMEGA serileri
• PIC: PIC16, PIC18, PIC24, dsPIC serileri
• 8051: Çeşitli 8051 türevleri

Geliştirme Ortamları:

• Keil µVision MDK-ARM
• IAR Embedded Workbench
• Eclipse CDT
• Arduino IDE
• Atmel Studio
• MPLAB X IDE

Neden J-Link v12 Tercih Edilmeli?

Profesyonel Kalite:

Endüstriyel standartlarda üretilmiş, uzun ömürlü kullanım için tasarlanmıştır.

Kapsamlı Uyumluluk:

5 fonksiyonlu adaptör sayesinde neredeyse tüm mikroişlemci türleri ile çalışabilir. J-Link v9 kullanıcıları için ideal yükseltme seçeneği.

Yüksek Performans:

Hızlı programlama ve real-time debugging özellikleri ile zaman tasarrufu sağlar.

Kolay Kullanım:

Plug-and-play özelliği ile hızlı kurulum ve kullanım imkanı.
