Waveshare ESP32-C6 1.9 İnç LCD Ekranlı Geliştirme Kartı

WiFi 6 ve Bluetooth Destekli, 8MB Flash Entegreli Akıllı Kart



Ürün Açıklaması



Ürün Nedir ve Ne İşe Yarar

Waveshare ESP32-C6 1.9 inç LCD ekranlı geliştirme kartı, nesnelerin interneti projelerinden endüstriyel otomasyon sistemlerine kadar geniş bir yelpazede kullanılmak üzere tasarlanmış, yüksek performanslı ve çok yönlü bir mikrodenetleyici platformudur. Merkezinde yer alan ESP32-C6 yongası sayesinde en güncel kablosuz iletişim standartlarından biri olan WiFi 6 teknolojisini ve Bluetooth bağlantı özelliklerini bir arada sunar. Bu yenilikçi yapı, veri iletim hızını artırırken enerji tüketimini optimize ederek akıllı cihazların kesintisiz ve verimli bir şekilde haberleşmesini sağlar. Geliştiricilerin karmaşık algoritmaları sorunsuz biçimde çalıştırabilmesi için yüz altmış megahertz saat hızına ve sekiz megabayt geniş kapasiteli flash belleğe sahiptir.

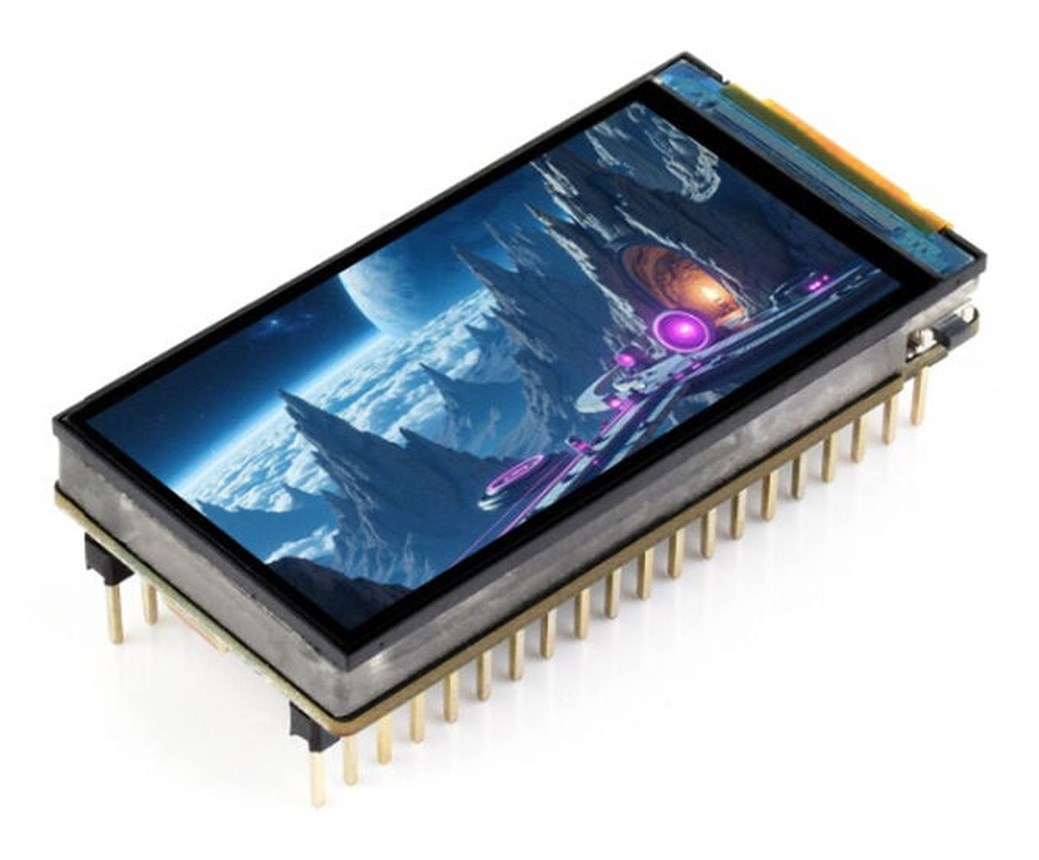

Bu geliştirme kartının en dikkat çekici donanım bileşeni, gövdesine entegre edilmiş 1.9 inç boyutundaki yüksek çözünürlüklü renkli LCD ekrandır. Bu ekran, sensörlerden alınan verilerin, sistem durum bildirimlerinin veya özel grafik arayüzlerin harici bir monitöre ihtiyaç duyulmadan doğrudan cihaz üzerinden görüntülenmesine olanak tanır. Kullanıcı etkileşimini en üst düzeye çıkaran bu görsel geri bildirim yeteneği, özellikle akıllı ev panelleri, hava durumu istasyonları ve taşınabilir test cihazları gibi projelerde büyük kolaylık sunar. Kart üzerindeki dahili ekran sayesinde donanım prototipleme süreçleri hızlanır ve estetik açıdan bütünleşik ürün tasarımları ortaya çıkarılabilir.



Görsel ve işitsel yeteneklerin ötesinde, bu platform üzerinde yer alan QMI8658 altı eksenli ataletsel ölçüm ünitesi, projelere hareket algılama ve yön bulma kapasitesi katar. İçerisinde üç eksenli ivmeölçer ve üç eksenli jiroskop barındıran bu sensör modülü, giyilebilir teknolojilerden robotik denge sistemlerine kadar birçok alanda hassas fiziksel ölçümler yapılmasını mümkün kılar. Aynı zamanda kartın arka yüzeyinde bulunan TF hafıza kartı yuvası, uzun süreli veri kaydı gerektiren uygulamalar için genişletilebilir depolama alanı sunarak sensör loglarının güvenle saklanmasına yardımcı olur.



Kompakt yapısına rağmen zengin bağlantı arayüzleri sunan bu model, TCA9554 entegresi sayesinde giriş çıkış pinlerini genişleterek çok sayıda çevresel birimin aynı anda kontrol edilmesini sağlar. Mobil kullanım senaryoları düşünülerek tasarlanan MX1.25 lityum pil konnektörü ve entegre şarj devresi, cihazın prize bağlı kalmadan özgürce çalışabilmesine altyapı hazırlar. Type-C portu üzerinden hem enerji beslemesi hem de veri aktarımı sağlayan bu kapsamlı donanım, teknoloji geliştiricilerine fikirlerini gerçeğe dönüştürmeleri için ihtiyaç duydukları tüm temel araçları tek bir kompakt kart üzerinde, kullanıma hazır bir biçimde sunmaktadır.

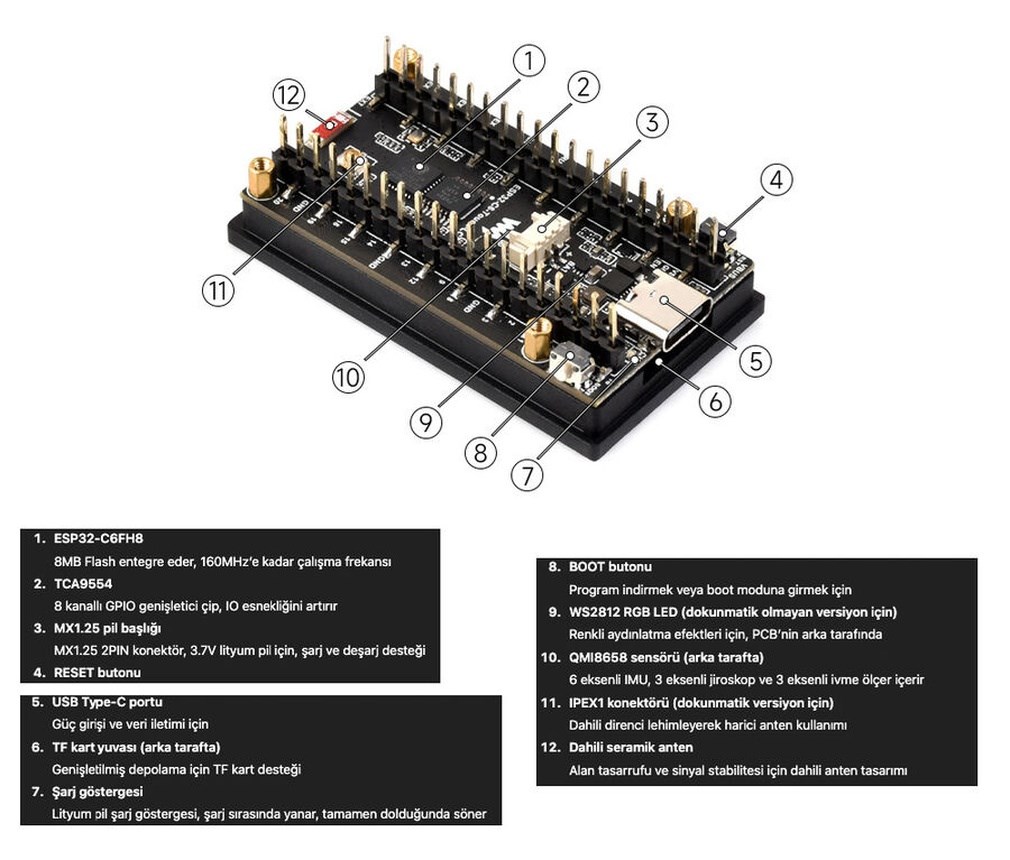

Öne Çıkan Özellikler

Mikrodenetleyici Mimarisi: Kartın kalbinde yer alan ESP32-C6FH8 çipi, yüz altmış megahertz frekansında çalışarak karmaşık matematiksel hesaplamaları ve veri işleme görevlerini yüksek hızda gerçekleştirir.

Kablosuz İletişim Gücü: Yeni nesil WiFi 6 protokolü ve Bluetooth özellikleri, akıllı cihazlar arasında geniş kapsama alanında kararlı, düşük gecikmeli ve yüksek bant genişliğine sahip veri transferi sağlar.

Entegre Renkli Ekran: Cihazın ön yüzünü kaplayan 1.9 inçlik LCD panel, metin tabanlı verilerin yanı sıra karmaşık grafiklerin ve kullanıcı arayüzlerinin canlı renklerle görselleştirilmesine imkan tanır.

Hassas Hareket Algılama: QMI8658 çipi ile sağlanan altı eksenli ataletsel ölçüm ünitesi, cihazın uzaydaki ivmelenme ve dönüş hareketlerini milisaniyeler içinde algılayarak robotik sistemlere entegre edilmesini kolaylaştırır.

Genişletilmiş Depolama Seçeneği: Arka bölüme yerleştirilmiş mikro SD kart formatındaki TF yuvası, sensör verilerinin günlerce kaydedilmesine veya ekrandaki görsellerin cihaz hafızasında tutulmasına olanak verir.

Mobil Enerji Yönetimi: Üzerinde bulunan MX1.25 konnektörü ile 3.7 volt değerindeki lityum polimer piller doğrudan karta bağlanabilir, entegre şarj göstergesi ile pilin dolum durumu anlık olarak takip edilebilir.

Artırılmış Bağlantı Kapasitesi: TCA9554 GPIO genişletici entegresi, mikrodenetleyicinin sınırlı sayıdaki pin sayısını artırarak projeye çok daha fazla sensör, röle veya motor sürücü bağlanabilmesini sağlar.

Modern Fiziksel Arayüz: Evrensel USB Type-C portu sayesinde güncel kablolarla sorunsuz veri aktarımı ve güç beslemesi yapılırken, kartın yön bağımsız bağlantı kolaylığı geliştirme sürecini hızlandırır.

Dahili Seramik Anten: Kablosuz iletişim sinyallerinin pürüzsüz biçimde yayılmasını sağlayan dahili seramik anten tasarımı, ek bir donanım karmaşası yaratmadan yüksek sinyal stabilitesi sunar.

Pratik Kontrol Butonları: Cihazın yan kenarlarında bulunan reset ve boot tuşları, yazılım yükleme aşamalarında ve sistem yeniden başlatma işlemlerinde fiziksel müdahale kolaylığı sağlayarak iş akışını iyileştirir.



Kullanım Alanları

Akıllı Ev Otomasyon Panelleri: Ev içindeki aydınlatma, iklimlendirme ve güvenlik sistemlerinin merkezi olarak kontrol edildiği, ekran üzerinden anlık durumların takip edilebildiği duvar tipi veya masaüstü kontrol ünitelerinin tasarlanmasında kullanılır.

Endüstriyel Veri İzleme Terminalleri: Fabrika veya atölye ortamlarında çalışan makinelerin sıcaklık, basınç ve titreşim gibi operasyonel verilerini anlık olarak toplayarak renkli ekranında grafiksel raporlar halinde sunan taşınabilir test cihazlarında tercih edilir.

Giyilebilir Teknoloji Projeleri: Dahili lityum pil desteği ve altı eksenli hareket sensörü sayesinde, kullanıcıların fiziksel aktivitelerini takip eden, adımları sayan veya yönelimi belirleyen akıllı bileklik ve benzeri ergonomik cihazların prototiplenmesinde işlevseldir.

Robotik Denge Sistemleri: Otonom hareket eden araçlarda ve insansız sistemlerde, cihazın anlık eğim açısını ve dönüş hızını hesaplayarak motorlara gerekli düzeltme komutlarını gönderen ana kontrolcü olarak görev yapar.

Eğitim ve Ar-Ge Çalışmaları: Üniversitelerin elektronik, yazılım ve mekatronik mühendisliği laboratuvarlarında, nesnelerin interneti ve gömülü sistemler mimarisini öğrencilere uygulamalı olarak göstermek için modern bir eğitim materyali olarak öne çıkar.

Çevresel Veri Kayıt İstasyonları: Ormanlık alanlar, tarım arazileri veya seralar gibi uzak noktalarda konumlandırılarak ısı, nem, ışık gibi verileri toplayan ve bu verileri üzerindeki TF hafıza kartına uzun süreli kaydeden istasyonların beyni olarak kullanılır.



Avantajlar ve Faydalar

Bütünleşik Donanım Avantajı: İşlemci, ekran, sensör, depolama ve güç yönetim birimlerinin tek bir baskı devre kartı üzerinde ustaca birleştirilmesi, dağınık kablo karmaşasını ortadan kaldırarak projelere profesyonel ve estetik bir görünüm kazandırır.

Yeni Nesil İletişim Verimliliği: WiFi 6 standardının sunduğu yenilikçi modülasyon teknikleri sayesinde, yoğun ağ ortamlarında bile veri paketleri kayıpsız iletilir ve ağ darboğazlarının önüne geçilerek sistemin tepki süresi kısaltılır.

Zaman ve İş Gücü Tasarrufu: Ekran modülü veya hareket sensörü gibi bileşenleri ayrı ayrı satın alıp birleştirmek, lehimlemek ve yazılım kütüphanelerini uyumlu hale getirmek için harcanacak saatler, bu hazır platform sayesinde tamamen ortadan kalkar.

Gelişmiş Mobilite Kapasitesi: Sadece bir lityum pil takılarak bağımsız çalışabilme yeteneği kazanması, priz bulunmayan saha ortamlarında cihazın özgürce test edilmesine ve taşınabilir çözümler üretilmesine büyük katkı sağlar.

Yüksek Veri Güvenliği ve Arşivleme: İnternet bağlantısının koptuğu durumlarda veya uzak bölgelerde, toplanan kritik veriler doğrudan hafıza kartına yazıldığı için hiçbir bilgi kaybı yaşanmaz ve arşivlenen veriler bilgisayarda detaylıca analiz edilebilir.

Esnek Proje Geliştirme İmkanı: Genişletilmiş port kapasitesi ve evrensel yazılım dili destekleri sayesinde, basit bir öğrenci ödevinden karmaşık bir endüstriyel tasarıma kadar her seviyedeki ihtiyaç için ölçeklenebilir ve esnek bir yapı sunar.



Kimler İçin Uygundur

Profesyonel Gömülü Sistem Geliştiricileri: Yeni nesil IoT cihazları tasarlayan, pazar araştırması için hızlı çalışan ve güvenilir prototiplere ihtiyaç duyan donanım mühendisleri ve yazılım mimarları için kapsamlı bir temel oluşturur.

Maker ve Hobi Kullanıcıları: Kendi akıllı ev sistemini kurmak, kişiselleştirilmiş hava durumu istasyonları yapmak veya üç boyutlu yazıcılarla kendi tasarladığı kasalara akıllı ekranlar entegre etmek isteyen teknoloji tutkunları için idealdir.

Mühendislik Öğrencileri ve Akademisyenler: Mikrodenetleyici mimarisi, kablosuz haberleşme protokolleri ve veri yapıları üzerine akademik araştırmalar yürüten, bitirme tezi hazırlayan veya laboratuvar dersi veren eğitimciler için donanımlı bir test aracıdır.

Robotik Tasarımcıları: Otonom navigasyon algoritmaları geliştiren, hareket kontrol sistemleri üzerine çalışan ve entegre sensörlere sahip hafif bir kontrol kartına ihtiyaç duyan mekanik ve elektronik tasarımcılarının beklentilerini karşılar.

Veri Analistleri ve Saha Mühendisleri: Sahadan anlık veri toplayıp bu verileri görsel bir arayüzle sahada incelemesi gereken, elde ettiği bilgileri yerel bir hafızada güvenle biriktirmek isteyen teknik saha personelleri için pratik bir çözümdür.



Paket İçeriği

1 adet Waveshare ESP32-C6 1.9 inç LCD Ekranlı Geliştirme Kartı



Teknik Özellikler

Marka: Waveshare

Model: ESP32-C6-LCD-1.9

Ürün Tipi: Geliştirme Kartı

Mikrodenetleyici: ESP32-C6FH8

Çalışma Frekansı: 160 MHz

Flash Bellek: 8 MB

Ekran Boyutu: 1.9 İnç

Bağlantı Tipi: USB Type-C

Kablosuz İletişim: WiFi 6, Bluetooth

Sensör: QMI8658 Altı Eksenli IMU

Batarya Konnektörü: MX1.25 Lityum Pil Girişi

Genişletici Çip: TCA9554 Sekiz Kanallı

Hafıza Kartı Desteği: TF Micro SD Kart Yuvası



Tahmini Ebatlar ve Ağırlık

En: 3 cm

Boy: 6 cm

Yükseklik: 1.5 cm

Tahmini Ağırlık: 20 g
